» Витрина » Радиодетали » Транзисторы » КТ502Г

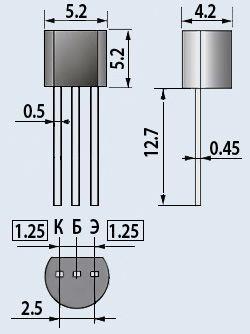

КТ502Г КТ-26 (ТО-92)  КТ502Г Транзисторы КТ502Г кремниевые эпитаксиально-планарные структуры p-n-p усилительные, средней мощности. Предназначены для применения в усилителях низкой частоты, операционных, дифференциальных и импульсных усилителях, преобразователях. Выпускаются в пластмассовом корпусе с гибкими выводами. Маркируются цифро-буквенным, графическим или цветовым кодом на корпусе транзистора. На боковой поверхности корпуса наносится условная маркировка - точка жёлтого цвета, а на торце корпуса цветовая метка: - для КТ502А - тёмно-красная; - для КТ502Б - жёлтая; - для КТ502В - тёмно-зелёная; - для КТ502Г - голубая; - для КТ502Д - синяя; - для КТ502Е - белая. Масса транзистора не более 0,3 г. Тип корпуса: КТ-26 (ТО-92). Климатическое исполнение: «УХЛ2.1» по ГОСТ 15150-69. Категория качества: «ОТК». Минимальный срок сохраняемости не менее 12 лет со дня изготовления. Импортный аналог: KSA539O, KSA539Y, 2SA545, KSA545Y.  Условные обозначения электрических параметров транзисторов: • IК max - максимально допустимый постоянный ток коллектора транзистора. • IК. И. max - максимально допустимый импульсный ток коллектора транзистора. • UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер. • UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю. • UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю. • UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю. • РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора. • РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом. • h21Э - статический коэффициент передачи тока биполярного транзистора. • UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора. • IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера. • IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора. • IКЭR - обратный ток коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и сопротивлении в цепи база- эмиттер. • f гр - граничная частота коэффициента передачи тока. • СК - емкость коллекторного перехода. • СЭ - емкость коллекторного перехода. • ТП max - максимально допустимая температура перехода. • Т max - максимально допустимая температура окружающей среды. | |
 | |
